MDA-таблица#

Основные положения#

MDA-таблица (Multi-Dimension Analysis) - средство, позволяющее реализовать список, управляемый пользователем с возможностью анализа данных и их группировки.

Основной особенностью MDA-таблиц является работа с данными вне базы данных. При первом запросе данных, будет выполнен запрос к базе данных, далее, если не изменялся порядок сортировки данных, то запросы к базе не выполняются.

Для проектирования MDA-таблицы разработчик определяет запрос данных и описывает колонки этого запроса, часть колонок могут быть измерениями, другие колонки - показатели.

Измерения - колонки, по которым данные группируются;
Показатели - колонки, к которым применяются функции агрегации.

Пользователь имеет возможность управлять сортировкой данных, порядком вывода колонок, способом агрегации значений, выводить под-итоги. Сохранять эти настройки в виде приватных и публичных, назначать настройку по умолчанию.

Построение и отображение данных делится на две части:

Модель запроса - описывает правила получения данных из БД, измерения и показатели.
Представление данных - описывает правила сортировки, агрегации и порядок вывода данных на экран.

Модель запроса#

Описывает правила получения данных, измерения и показатели.

Класс ru.bitec.app.btk.sel.mda.model.MdaModel.

Для построения модели создан класс-builder ru.bitec.app.btk.sel.mda.model.MdaModelBuilder

Текст запроса#

Текст запроса - строка, в которой содержится текст sql-запроса. Этот запрос будет получать исходные данные из базы данных.

Для использования связанных переменных используется синтаксис AnormSql. Пример связанной переменной:

select ...
    from ...
where t.id = {id}

Для указания значений связанных переменных используется метод on класса ru.bitec.app.btk.sel.mda.model.MdaModelBuilder.

Полный пример использования запроса со связанными переменными:

val model = MdaModelBuilder()
    .setQuery( () =>
    s"""
        select ...
            from ...
        where t.id = {id}
        """
    )
    .on(() => Seq(
    "id" -> 100.nl
    ))
    .build()

Измерения#

Определяют поля по которым доступна группировка и сортировка.

Класс ru.bitec.app.btk.sel.mda.model.Dimension.

Значимое измерение#

Измерение, представляющее собой единичную колонку запроса.

Пример создания:

val model = MdaModelBuilder()
    .addDimension(NumberColumn("nNum"), "Число")
    .addDimension(StringColumn("sString"), "Строка")
    .addDimension(DateColumn("dDate"), "Дата")

Первым параметром передается объект колонка, который описывает тип данных и имя колонки в запросе данных.

Ссылочное измерение#

Измерение, представляющее из себя 2 колонки запроса, одна из которых содержит id объекта, а вторая - headline.

Используется, если в качестве измерения используется какой- либо объект с прямой ссылочностью.

В отображаемых данных колонка с id будет невидима.

Примечание

Для ссылочных полей важно создавать такие измерения, т.к. они позволят фильтроваться в универсальном фильтре по такому измерению как по ссылочному.

Пример создания:

val model = MdaModelBuilder()
  .addRefDimension("idRefObject", "idRefObjectHl", "Ссылочный объект", "Some_RefClassName")

Параметры в порядке следования:

имя колонки с идентификатором;
имя колонки с отображаемым значением;
отображаемое имя;
имя класса, на который ссылается измерение.

Измерение переменной ссылочности#

Измерение, представляющее из себя 2 колонки запроса, одна из которых содержит gid объекта, а вторая - headline.

Используется, если в качестве измерения используется какой- либо объект, на который ссылочность организована через gid.

В отображаемых данных колонка с gid будет невидима.

Примечание

Пример создания:

val model = MdaModelBuilder()
  .addAnyRefDimension("gidRefObject", "gidRefObjectHl", "Ссылочный объект", List("Some_RefClassName1", "Some_RefClassName2"))

Параметры в порядке следования:

имя колонки с идентификатором;
имя колонки с отображаемым значением;
отображаемое имя;
список классов, на который ссылается измерение.

Показатели#

Определяют поля по которым доступна агрегация значений.

Класс ru.bitec.app.btk.sel.mda.model.Dimension.

Простой показатель#

Показатель, представляющий собой единичную колонку запроса.

Пример создания:

val model = MdaModelBuilder()
    .addMeasure(NumberColumn("nSum"), "Сумма")

Первым параметром передается объект колонка, который описывает тип данных и имя колонки в запросе данных.

Составной показатель#

Так же как и простой показатель представляет собой единичную колонку запроса, но имеет дополнительное измерение, в разрезе которого должна производиться агрегация. Например, сумма в договоре, где дополнительным измерением является валюта.

Пример создания:

val model = MdaModelBuilder()
  .addCompositeMeasure(
    NumberColumn("nSum"),
    Dimension(StringColumn("sMsr"), "Валюта"),
    "Сумма"
  )

Параметры в порядке следования:

колонка, которая описывает тип данных и имя колонки в запросе данных;
измерение - дополнительное измерение, в рамках которого требуется агрегация;
отображаемое имя.

Колонки#

Модель обладает перечнем колонок, которые были использованы при создании измерений и значений.

Класс ru.bitec.app.btk.sel.mda.model.Column

Колонки определяют:

тип данных;
имя колонки в запросе данных;
тип редактора.

Типы колонок:

NumberColumn - числовая колонка;
BooleanColumn - булева колонка. Наследник от числовой, с типом редактора чекбокс;
MoneyColumn - денежная колонка. Наследник от числовой, с типом редактора Денежный редактор;
LongColumn - целочисленная колонка;
StringColumn - строковая колонка;
DateColumn - колонка с типом дата, с типом редактора редактор даты ;
DateTimeColumn - колонка с типом дата и время. Наследник от DateColumn, с типом редактора Редактор даты и времени.

Стандартный тип редактора может быть переопределен, используя метод setEditorType, который принимает строку, имеющую формат настройки динамического типа редактора.

Пример:

NumberColumn("nNum").setEditorType("EditorType=etEdit")

Представление данных#

Отвечает за настройки отображения данных в MDA-таблице:

порядок сортировки;
вывод промежуточных итогов;
агрегация значений показателей;
порядок вывода колонок на экран;
пользовательское переопределение наименования колонки;
изменение стилей строк итогов и промежуточных итогов;
размеры, видимость колонок;
параметры настройки.

Класс ru.bitec.app.btk.sel.mda.view.MdaView.

Пользователь управляет представлением, используя пользовательский интерфейс настройки вывода колонок, а так же сохраняя и загружая настройки.

Измерения#

Определяет настройки сортировки, группировки и вывода промежуточных итогов.

Показатели#

Определяет показатели, по которым будет выполнена агрегация.

Атрибуты#

Определяет порядок вывода колонок на экран и их наименование.

Описание формируемых атрибутов выборки#

На каждый подобранный атрибут представления в выборке формируются следующие атрибуты:

idValue[<имя колонки>] - невидимый атрибут, будет содержать id для ссылочных измерений или gid для измерений переменной ссылочности.
value[<имя колонки>] - видимый атрибут, в котором будет отображаться значение, видимое пользователя. Для ссылочных измерений или измерений переменной ссылочности в этот атрибут выводится значение колонки, объявленной как headline.
sEditor[<имя колонки>] - невидимый атрибут, управляющий типом редактора.
sStyle[<имя колонки>] - невидимый атрибут, управляющий стилем раскраски ячейки.

Подключение MDA-таблицы к прикладной выборке#

Реализация отображения сгруппированных данных#

Для подключения к прикладной выборке сервиса MDA-таблиц необходимо:

Унаследовать выборку от ru.bitec.app.btk.sel.mda.Btk_MdaAbsAvi.
Создать отображение, если требуется.
Унаследовать нужное отображение от отображения Grid.
Определить модель запроса данных, переопределив метод buildModel, используя строителя модели ru.bitec.app.btk.sel.mda.model.MdaModelBuilder.
Переопределить метод getSourceDataRep, который будет определять выборку для открытия исходных данных.

Реализация отображения исходных данных#

Для реализации выборки, которая будет отображать исходные данные (данные которые вернул запрос из базы данных), необходимо:

Унаследовать выборку от ru.bitec.app.btk.sel.mda.Btk_MdaAbsAvi.
Создать отображение, если требуется.
Унаследовать нужное отображение от отображения SourceDataGrid.

Управление типом редактора#

Тип редактора для колонки определяется в момент описания модели запроса данных. Каждый тип колонки имеет свой тип редактора по умолчанию, для его переопределения можно воспользоваться методом setEditorType.

Интеграция с универсальным фильтром#

Универсальный фильтр анализирует модель запроса данных и на все показатели и измерения позволяет наложить условия фильтрации. Условие фильтрации будет наложено поверх результат запроса, описанного в модели.

Правила формирования доступных для фильтрации атрибутов:

для ссылочных измерений создается ссылочный атрибут фильтрации;
для измерений переменной ссылочности создается атрибут фильтрации переменой ссылочности;
для всех остальных измерений и показателей создаются значимые атрибуты фильтрации в соответствие с типом данных.

Создание стандартного фильтра#

Стандартный фильтр создается по тем же правилам, что и для обычной выборки.

Использование макросов#

Для использования макроса выборки в тексте запроса необходимо получить его текст, используя метод selection.getMacro, и добавить его в нужное место запроса.

Пример:

val model = MdaModelBuilder()
    .setQuery(() =>
    s"""
        select ...
            from ...
        where ${selection.getMacro("SomeMacrosName")}
        """
    )

Описание основных методов#

extendDynMeta - позволяет добавить в перечень атрибутов выборки свои атрибуты.
extendDynRow - позволяет установить дополнительные значения в формируемую строку выборки.
buildModel - метод, который должен переопределить разработчик, для описания модели данных.
mdaModel - возвращает модель данных.
mdaView - возвращает представление данных.
needGenChooseCheckBox - признак, что требуется формировать чекбоксы для выбора строк.
forSelectedRows - позволяет обойти выбранные через чекбоксы строки.
getSourceDataRep - метод, который должен переопределить разработчик, для указания выборки, которая будет открыта из операции Открыть исходные данные.
filterRow - позволяет отфильтровать записи.
refreshBySql - метод, который принудительно делает перезапрос данных из базы данных, и обновляет выборку.

Описание основных операций#

openSourceData - открывает выборку, указанную в методе getSourceDataRep, в которой будут отображены исходные данные для выбранных строк.
chooseAll - для всех записей проставляет чекбокс выбора.
clearAllChosen - Для всех записей снимет чекбокс выбора.
chooseSelected - Для всех выделенных записей проставляет чекбокс выбора.
clearSelected - Для всех выделенных записей снимет чекбокс выбора.

Описание настройки атрибутов#

Настройка происходит через выборку ru.bitec.app.btk.sel.mda.Btk_MdaViewEditorAvi#attrEditor. Выборка ожидает в качестве параметра mdaModel в формате JSON и опционально прошлый mdaView для формирования нового mdaView. Возвращает JSON отредактированного mdaView.

Для работы с созданием/сохранением/загрузки настроек выборка ожидает названия выборки и репрезентации и опционально id прошлой настройки.

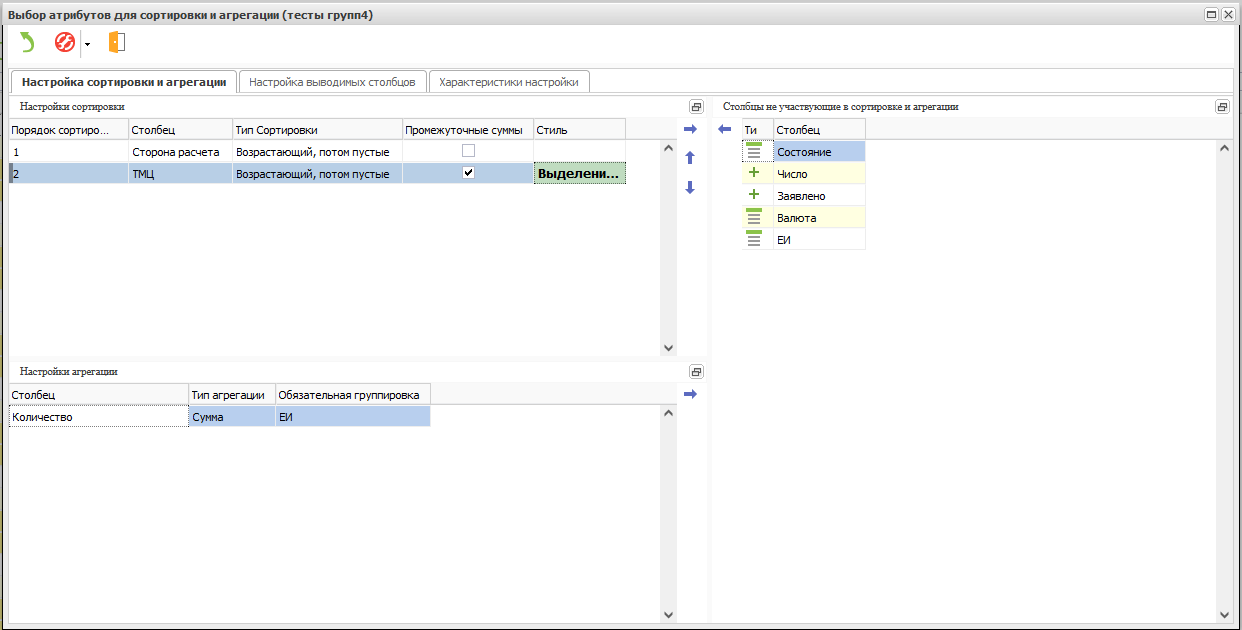

ViewEditor1 На вкладке Настройка сортировки и агрегации можно настроить:

порядок и тип сортировки;
вывод промежуточных итогов;
тип агрегация значений показателей;
стили промежуточных итогов.

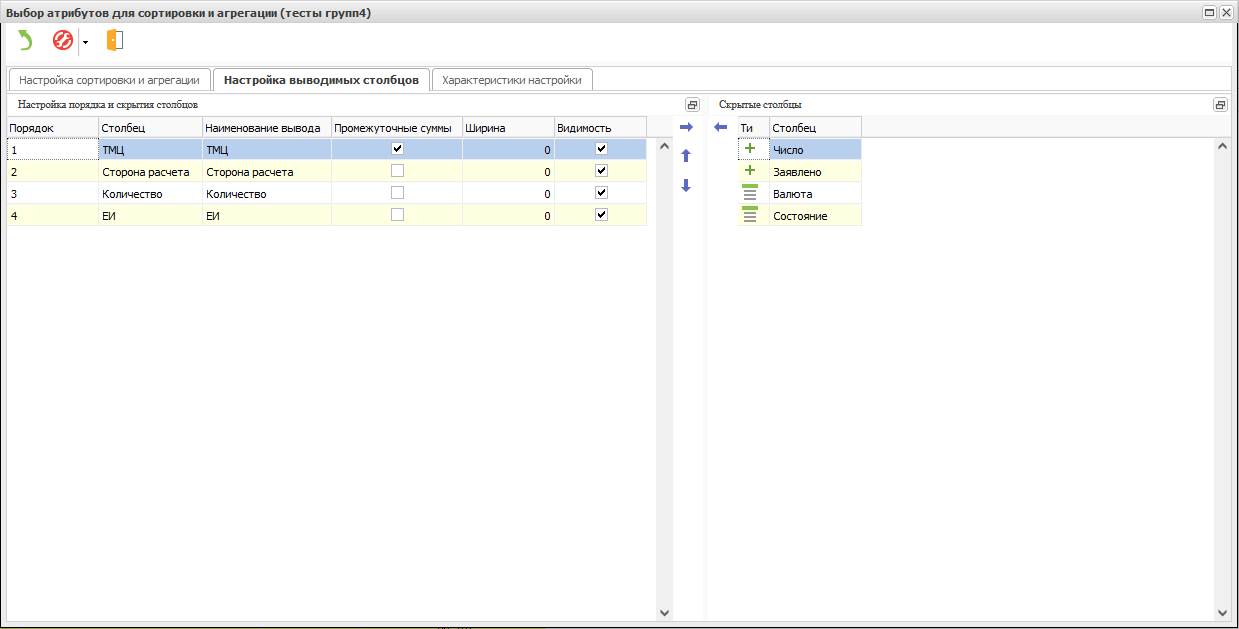

ViewEditor2 На вкладке Настройка выводимых столбцов можно настроить:

порядок вывода колонок на экран;
пользовательское переопределение наименования колонки;
размеры, видимость колонок.

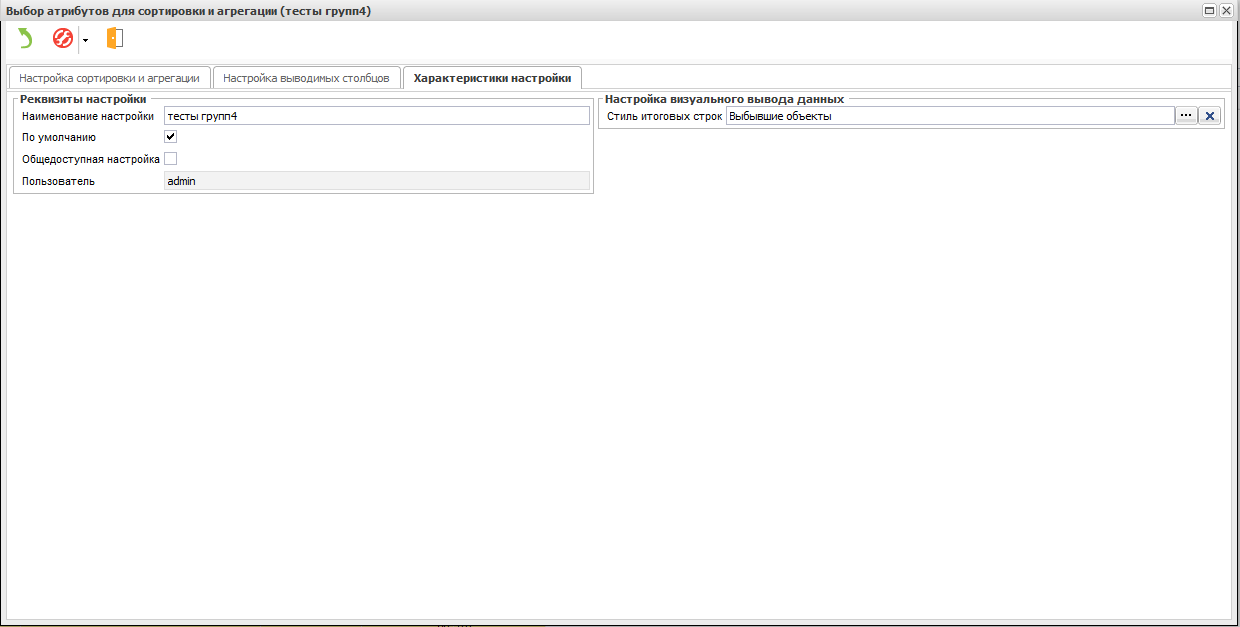

ViewEditor3 На вкладке Характеристики настройки можно настроить:

изменение параметров настройки;
стили итогов.
