Печатная форма#
Печатная форма (сокр. ПФ) определяет правила построения отчета и его доступность для приложения, типа объекта и пользователя. При выполнении печатной формы система формирует отчет в файле заданного формата.
Печатную форму можно подключить к выборке на проекте без изменений в программном коде.
Создание и настройка печатной формы#
Создание печатной формы#
Перейдите в приложение
Настройка системы.Откройте раздел:
Отчеты → Печатные формы.Нажмите
Создать.Заполните поля:
Системное имя;
Наименование;
Модуль.
Создайте версию печатной формы.
Выберите тип шаблона.
Загрузите файл шаблона — выполните операцию Загрузить файл в базу.
Типы шаблонов печатных форм#
Тип шаблона определяет исходный файл, на основе которого строится печатная форма:
JASPER — zip-архив с XML-файлами, созданными в Jasper Studio;
XLSX — файл Excel со специальными тегами;
DOCX — файл Word со специальными тегами.
Форматы формирования отчётов#
Система поддерживает формирование отчётов в различных выходных форматах. Итоговый формат зависит от типа шаблона печатной формы, настроек версии и списка доступных форматов, указанных для печати.
Поддерживаются следующие форматы формирования отчётов:
PDF — формат для просмотра, печати и передачи неизменяемого представления отчёта;
Excel — табличные форматы, включая XLS и XLSX;
TXT — текстовый формат;
CSV — текстовый формат с разделителями, в том числе comma separated values;
DOC / DOCX — форматы текстовых документов;
XML — структурированный формат обмена данными;
ODS — табличный формат OpenDocument;
ODT — текстовый формат OpenDocument;
иные форматы, поддерживаемые используемым типом шаблона и механизмом экспорта.
Если для версии печатной формы указано несколько доступных форматов, при печати система предлагает пользователю выбрать нужный формат формирования отчёта.
Версия печатной формы#
Позволяет:
Безопасно вернуться к предыдущей реализации.
Запускать разные версии в зависимости от периода.
Содержит:
тип шаблона печатной формы;
бинарный файл для построения отчетов;
дату версии;
описание.
Доступные форматы
Если тип шаблона печатной формы поддерживает конвертацию в другие форматы, можно указать список доступных форматов. Если указано несколько форматов, при печати печатной формы система запросит у пользователя выбор формата для построения отчета.

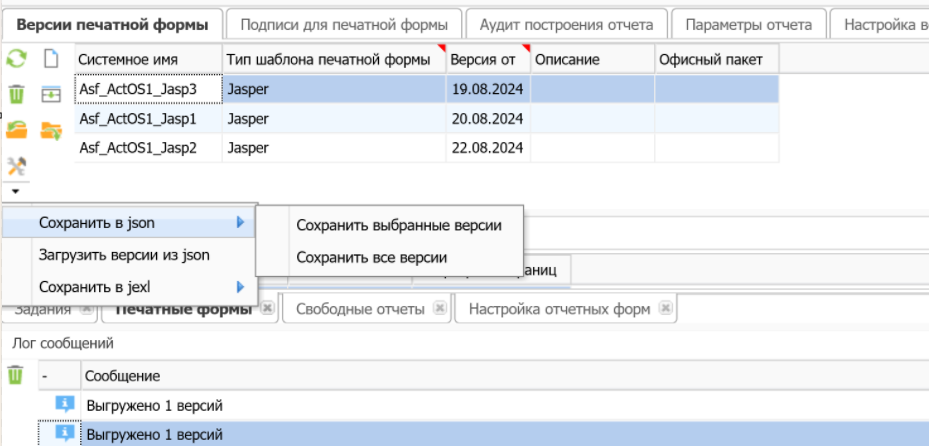

Сохранение и перенос версий печатных форм
В интерфейсе есть кнопка Дополнительно, которая открывает функционал для сохранения и загрузки версии отчетов.
Ключевые возможности:
Экспорт версий - можно скачать версии отчета в виде файла.
Импорт версий - перенести сохраненные версии в другую базу данных.
Форматы переноса - для удобства работы реализован перенос с использованием:
JSON - структурированный формат данных;
JEXL - язык выражений для сложных преобразований.
Это упрощает перенос настроенных печатных форм между различными базами данных системы.
Настройка вставки изображений#
Настройка вставки изображений в печатную форму типа DOCX и XLSX выполняется в коллекции к печатной форме. Все поля обязательны.
Активность: поле определяет, будет ли вставлено изображение.
Шаблон (Тег): тег, по которому будет вставлено изображение. Тег должен содержаться в печатной форме, иначе изображение не будет вставлено. Существует два вида тегов:
Общий: тег не имеет динамической части. Изображение будет вставлено при нахождении данного тега в документе.
Пример:в поле -
SomeTag;в документе - [SomeTag].
Подпись: тег для подписи состоит общей части для всех тегов (которая задается в данном поле) и имени пользователя (подпись которого необходимо вставить в данный документ).
Пример:в поле:
SomeSignTag;в документе (с динамической частью): [SomeSignTagAdmin].
Печатная форма изображения: в поле указывается печатная форма с типом Jasper и форматом PNG. В зависимости от типа изображения данной печатной форме будут переданы следующие аргументы:
Подпись:
PSDATE - дата подписания документа;
PSSERNUMBER - № сертификата подписи;
PSDBEGIN - дата начала действия подписи;
PSDEND - дата окончания действия подписи;
PSFIO - ФИО сотрудника, подписавшего документ;
IDDOC - ID документа;
IDDOCVER - ID версии документа (если документ версионный, то подписывается именно версия а не сам документ);
JOBJ - JSON объект подписи документа.
Общий:
IDDOC - ID документа;
IDDOCVER - ID версии документа (если документ версионный, то подписывается именно версия а не сам документ).
Масштаб и Разрешение - размер изображения высчитывается по формуле:
Масштаб *= Measures.DOTS_PER_INCH / Разрешение.Тип - в поле указывается тип изображения:
Общий - изображение вставляется при печати в любом случае.
Подпись - изображение вставляется, если на документе есть хотя бы одна подпись.
Вставка изображений#
Для вставки изображений в печатную форму типа docx должны быть выполнены следующие условия:
Печатная форма должна содержать теги вида [SomeTag].
Тип шаблона печатной формы - DOCX или XLSX.
Формат печатной формы - PDF.
В коллекции к печатной форме(Настройки вставки изображений в печатную форму) настроены необходимые изображения для вставки.
Если все требования выполнены корректно, то при печати такой ПФ будет получен PDF-файл (для DOCX) или XLS с изображениями на месте тегов.
Примечание
В печатной форме изображения можно использовать параметры той ПФ, в которую происходит вставка.
Вызов печатной формы#
Печатные формы можно вызывать:
из операции выборки;
от произвольного объекта системы;
через интерфейс Свободные отчеты.
Из операции выборки#
Для вызова отчета из операции выборки используйте функцию
ru.bitec.app.gtk.gl.Reports#createReportEx:
/**
* Выполняет построение отчета по системному имени отчета.
*
* @param reportName Имя отчета
* @param reportVersionDate Дата
* @param postBuildAction Действие, которое необходимо произвести после заполнения отчета
* @param propertyMap Карта входящих параметров
*/
@throws[ApplicationException]
def createReportEx(reportName: String, reportVersionDate: Date, postBuildAction: PostBuildAction, propertyMap: Map[String, Any]): Unit
Данная функция может быть вызвана только в контексте интерактивной бизнес-логики (интерфейса пользователя).
Пример:
reports.createReportEx("Mct_OrderSheetMaterials2", null, PostBuildAction.print,
Map[String, Any]("IDSRCOBJECT" -> getVar("id").asNLong,
"GIDSRCOBJECT" -> getVar("gid").asNString,
"SDESIGNATION" -> getVar("sCode").asNString)
)
От произвольного объекта#
При открытии карточки объекта отображаются стандартные операции печати.
Чтобы добавить ПФ к типу объекта:
Откройте приложение
Настройка системы.Откройте типы объектов
Сущности > Типы объектов > Типы объектов.Перейдите на вкладку
Печатные формы.Добавьте необходимые печатные формы.
Из свободных отчетах#
Свободные отчеты позволяют настроить для пользователя и приложения перечень отчетов, которые можно построить без привязки к каким-либо типам объектов.
Для вызова интерфейса построения свободных отчетов:
Откройте приложение, в котором есть пункт меню
Отчеты.Откройте свободные отчеты
Отчеты > Свободные отчеты.Выберите нужный отчет.
Заполните параметры.
Напечатайте отчет. Для этого выполните операцию
Печать.
Для того чтобы ПФ могла быть вызвана из свободных отчетов:
Откройте приложение
Настройка системы.Откройте печатные формы
Отчеты > Печатные формы.Выберите требуемую печатную форму.
Включите признак
Свободный отчет.Настройте параметры отчета.
Укажите приложение для печати.
Укажите требуемые роли.
Примечание
Если роли не указаны, печатная форма будет доступна всем пользователям.
Параметры и данные для построения отчета#
Параметры отчета#
Параметры отчета передаются в запрос, формирующий данные отчета. Параметры настраиваются на печатной форме в соответствующей закладке.
Перед выполнением отчета пользователь может ввести данные в эти параметры.
Служебные параметры#
Формируются автоматически:
SIGNDATA_DZ - блок подписи.
IDUSER - пользователь.
IDSRCOBJECT - объект источник. Идентификатор объекта, от которого выполняется печатная форма.
IDSRCCLASS - класс источник. Идентификатор класса объекта, от которого выполняется печатная форма.
Совет
Видимость кнопки Печать отчета настраивается в закладке «Тип объектов» с помощью параметра «jexl-скрипт фильтрации ПФ», который определяет, будет ли кнопка доступна для данного типа объекта.
Подписи объектов для печати#
Сервисная возможность указания типа подписей объекта. Используется при печати отчётов. Позволяет формировать в печатной форме список лиц с местом для подписи.
Список подписей настраивается в коллекции для печатной формы. Список может быть переопределён у объекта. Для хранения подписей печатных бланков используется JSON-контейнер jSign_dz.
Приоритет отображения данных по типу подписи:
Данные по типу подписи, хранимые в атрибуте объекта класса
jSign_dz(формируется для всех классов).Данные из настроек подписей в отчёте.
При печати отчёта, если удалось определить сохранённые подписи объекта, то будут переданы настройки подписей на самом отчёте.
Кроме этого, в базовых справочниках реализована возможность формирования комиссий, состав которых может быть передан в отчёт. Подробная настройка комиссий будет рассмотрена в разделе «Прикладная типизация объекта класса».
Если отчет должен быть подписан после печати, в запрос печатной формы следует добавить атрибуты, необходимые для формирования блока подписания.
with signs as(select * from jsonb_array_elements( $P{SIGNDATA_DZ}::jsonb ->'data'))
select t.*
, (select s.value ->>'sFIO' from signs s WHERE s.value->>'idBlankSignTypeMC' = 'matching1') as sMatching1
, (select s.value ->>'sPosition' from signs s WHERE s.value->>'idBlankSignTypeMC' = 'matching1') as sMatching1Pos
На печатный бланк необходимо вывести блок с подписями.
Блок с подписями формируется перед печатью и передается в отчет в формате JSON, в параметр SIGNDATA_DZ.
Пример:
{
"data": [
{
"idBlankSignTypeMC": "HeadOfDepartment",
"bReadOnly": 0,
"idBlankSignTypeHL": "Руководитель подразделения",
"nOrder": 1,
"dDate": "10.12.2020",
"idBlankSignType": 95401,
"sPosition": "Начальник отдела",
"sFIO": "Дьяченко Евгений Владимирович"
}
]
}
Данные подписей передаются в параметр SIGNDATA_DZ. Представляют собой JSON-объект с ключами:
idComission— идентификатор комиссии. Определяется через тип объекта и подразделение.data— массив подписей объекта. Каждый элемент представляет собой JSON-объект по типу подписи. Поля:idBlankSignType— ИД типа подписи;idBlankSignTypeMC— системное имя типа подписи;idBlankSignTypeHL— наименование типа подписи;sPosition— должность;sFIO— Фамилия Имя Отчество;sBasisDocument— документ-основание;dDate— дата подписи;idDepartment— ИД подразделения;idDepartmentMC— код подразделения;idDepartmentHL— наименование подразделения;nOrder— порядковый номер подписи комиссии.
Блок формируется на основе настроек данной закладки.
Настройки могут быть переопределены\уточнены на конкретном объекте в закладке Подписи Bs_ObjectSign.
Для работы с атрибутом jSign_dz реализован API в пакете Bs_ObjectSignPkg.
Если для класса задан тип объекта, для работы с подписями можно воспользоваться стандартной закладкой:
ru.bitec.app.bs.sign.Bs_ObjectSignAvi.List_Master
Аудит построения отчета#
Содержит информацию о построении отчетов пользователями.
Формирование файла с отчетом#
Для формирования файла с отчетом используйте функцию
ru.bitec.app.rpt.Rpt_Pkg#getReportStreamEx:
/**
* Выполняет построение отчета по системному имени отчета.
* Если для версии отчета указано несколько доступных для печати форматов, то будет выдана ошибка построения.
* Требуется явно указать формат построения, указав параметр [[Rpt_Pkg.ParamFormatType]]
*
* @param reportName Имя отчета
* @param reportVersionDate Дата
* @param propertyMap Карта входящих параметров
* @return InputStream, содержащий результат построения отчета. ByteArrayInputStream не требует закрытия.
*/
def getReportStreamEx(reportName: String, reportVersionDate: Date, propertyMap: Map[String, Any]): Option[InputStream]
Функция работает в контексте автономной логики (REST-сервиса).
Внимание
Если получен поток — его необходимо закрыть.
При формировании файла с отчетом в потоке переменные выборки недоступны.
Формирование имени файла отчета#

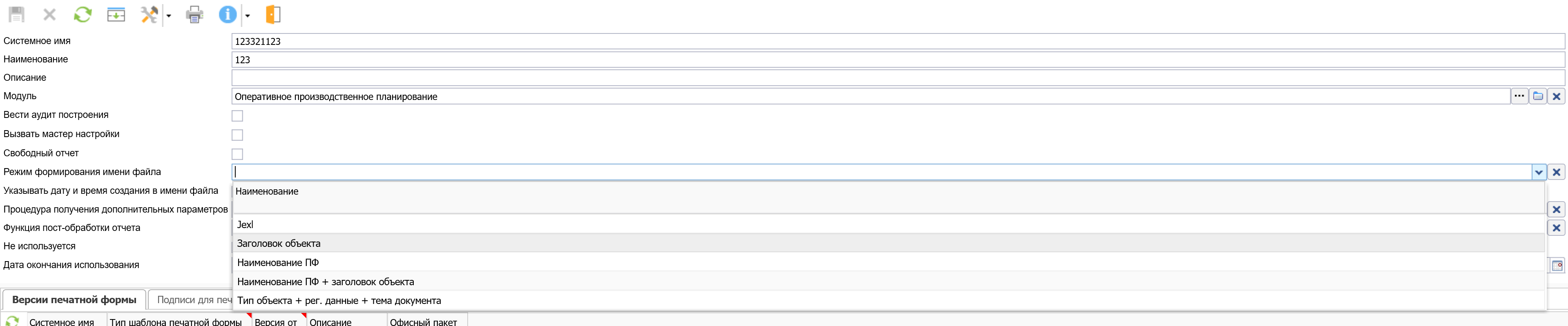

В настройках печатной формы по кнопке Редактировать можно выбрать режим формирования имени файла отчета. Этот режим определяет, как система будет формировать имя файла для данной печатной формы.
Флаг Указывать дату и время создания в имени файла определяет, будет ли к имени файла добавляться дата и время его создания.
Если режим формирования имени файла не выбран, по умолчанию система использует наименование печатной формы.
Варианты формирования имени файла#
Система поддерживает следующие варианты формирования имени файла:
Заголовок объекта
В качестве имени файла используется заголовок объекта, от которого построен отчет. Этот вариант удобен, когда печатная форма формируется от конкретного документа, карточки или другого объекта, и имя файла должно совпадать с его названием в системе.Наименование ПФ
В качестве имени файла используется наименование печатной формы. Этот вариант подходит, когда нужно использовать единое и предсказуемое имя файла независимо от объекта, по которому строится отчет.Наименование ПФ + Заголовок объекта
Имя файла формируется из наименования печатной формы и заголовка объекта. Такой вариант позволяет одновременно указать тип отчета и объект, для которого он был построен.Тип объекта + рег. данные + тема документа
Имя файла формируется на основе типа объекта, его регистрационных данных и темы документа. Этот вариант подходит для документов, у которых важно сохранить в имени файла их тип и основные реквизиты.JEXL
Имя файла формируется JEXL-скриптом. Этот вариант используется, если стандартных режимов недостаточно и имя файла нужно собирать по собственной логике.
Формирование имени через JEXL#
Если выбран режим формирования имени файла JEXL, в карточке печатной формы появляется закладка JEXL для формирования имени файла. В редакторе этой закладки задается скрипт, который формирует имя файла без расширения.
В контексте JEXL-скрипта доступны следующие переменные:
IDENTITYEXEC— идентификатор классаRpt_EntityExec;
доступен только при формировании отчета, а не печатной формы;
можно использовать для получения JSON с параметрами отчета.IDSRCCLASS— идентификатор объекта, от которого построен отчет;
например:для отчета селекционного экрана —
Rpt_Entity.id;для отчета, построенного с документом, —
Wf_Doc.id.
IDSRCOBJECT— идентификатор класса объекта-источника отчета.Параметры отчета— все параметры, переданные в отчет при построении, доступны в скрипте по своим именам в верхнем регистре.
Например, если в отчет передан параметрidBisObj, в JEXL-скрипте к нему можно обратиться как кIDBISOBJ.
Предупреждение
Рекомендуется использовать только ключевые параметры отчета, так как они всегда заполнены. Если параметр не был передан, скрипт завершится с ошибкой, а файл отчета получит имя по умолчанию.
Примечание
Нажмите Ctrl + Пробел в пустом редакторе, чтобы открыть список доступных переменных (IDENTITYEXEC, IDSRCCLASS, IDSRCOBJECT) с описанием и примерами.
Примеры см. в статье JEXL-скрипты для печатных форм.
Профили печати#
Профили печати позволяют группировать несколько печатных форм в единый отчет для выборок или классов. Это позволяет создавать комплексные документы, состоящие из разных разделов с индивидуальным форматированием в заданной последовательности.
Профили печати отображаются под операцией печати и позволяют выводить настроенные печатные формы для определенных выборок или классов данных.
Принцип работы
Профиль печати связывает с выборкой или классом одну или несколько печатных форм. Каждая форма может обрабатывать определенные параметры из выборки, что позволяет создавать разнотипные отчеты из одних данных.
Пример использования
В профиль можно добавить 3 разные печатные формы, работающие с разными атрибутами выборки. При печати создается единый отчет с разными разделами.
Создание профиля печати#
Откройте раздел
Отчеты - Профили печати.Создайте новый профиль печати.
Добавьте нужные печатные формы.
Укажите классы и выборки, для которых будет доступен этот профиль.

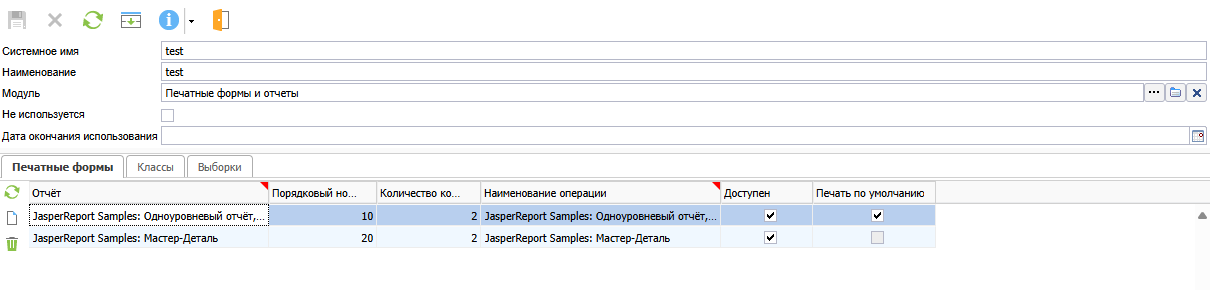

Настройка печатных форм
Для каждого профиля можно настроить печатные формы, которые будут выводиться при выборе данного профиля в операции печати.
Для каждой формы можно указать:
порядковый номер в очереди печати;
количество копий;
доступность формы.
При использовании профиля в отчет включаются только доступные печатные формы в заданном порядке, каждая печатается указанное количество раз.
Отображение профиля печати#
Профиль печати доступен для выборок или классов, указанных в его настройках.
Получение дополнительных параметров печати#
В печатной форме Rpt_Report есть возможность указать процедуру Bts_Procedure для получения дополнительных параметров печати (поле «Процедура получения дополнительных параметров»).
Процедура получает на вход 3 параметра:
reportName- имя отчета;reportVersionDate- дата версии отчета;propertyMap- изменяемая карта параметров, которые будут переданы в отчет.
Процедура не возвращает никаких значений. Ее предназначение - редактирование карты параметров propertyMap. Процедура может вызывать как функцию из прикладного кода, так и выполнять Jexl-функцию. Таким образом можно добавлять дополнительные параметры без изменения прикладного кода.
Пример функции, вызываемой из прикладного кода:
def getAddReportParamTest(reportName: NString, reportVersionDate: NDate, propertyMap: mutable.HashMap[String, Any]): Unit = {
propertyMap.addOne("idBisObj", 15723.nl)
}
Пример jexl-функции:
//создаем карту дополнительных параметров
var addParamsMap = {"idBisObj", 15723L};
//к переданной карте propertyMap добавляем карту доп.параметров, приведенную к scala типу
propertyMap.addAll(asScala(addParamsMap));
Функция пост-обработки#
Внимание
Работает с версии сервера 1.25.0-rc45.
Функция пост-обработки отчета позволяет выполнить дополнительные действия с уже сформированным отчетом, такие как:
Блокировка вывода отчета — при обнаружении критических ошибок отчет можно не показывать пользователю.
Дополнение отчета — динамическое добавление информации (например, данные из внешних источников).
Проверка корректности отчета — например, контроль наличия обязательных данных, сбалансированности сумм и соблюдения бизнес-правил.
Взаимодействие с прикладным кодом — вызов бизнес-логики, логирование, интеграция с другими модулями системы.
Данная функция вызывается в момент окончания заполнения отчета, но до вывода его пользователю.
Чтобы использовать функцию пост-обработки, необходимо в печатной форме Rpt_Report в поле «Функция пост-обработки отчета» указать имя нужной процедуры Bts_Procedure, при этом у указанной процедуры должен быть установлен тип — «Функция пост-обработки отчета». После этого указанная процедура будет вызываться автоматически при формировании отчета.
Обработка ошибок#
Критические ошибки:
блокируют вывод отчета;
вызываются с помощью
raise(<текст ошибки>);останавливают выполнение пост-обработчика.
Пример:
if (pageCount == 0) {
raise("Получен пустой отчет")
}
Некритические ошибки:
не блокируют вывод отчета;
вызываются с помощью
event.writeError(<текст сообщения>);не останавливают выполнение пост-обработчика;
выводят информационное сообщение в журнал печати.
Пример:
val pageCount = pdfDocument.getNumberOfPages
if (pageCount > 100) {
event.writeError("Отчет содержит большое количество страниц")
}
В данном примере отчет будет сформирован и показан пользователю, однако в журнале печати появится предупреждение.
Такие сообщения не отображаются пользователю в интерфейсе. Они фиксируются только в журнале построения отчетных форм и используются для анализа ошибок и диагностики.
Параметры процедуры#
Функция пост-обработки должна иметь следующую сигнатуру:
def postProcessing(propertyMap: Map[String, Any], event: JexlEndFillTemplateEvent): Unit
где:
propertyMap— карта параметров, по которым был построен отчет;event— объект события, предоставляющий доступ к результату построения отчета.
Описание класса JexlEndFillTemplateEvent#
Событие, доступное из jexl-процедуры в пост-обработчике печатных форм.
Структура класса
fileName: String- возвращает имя файла, с которым результат экспорта отчета будет передан клиенту.inputStream: InputStream- возвращает поток байтов с результатом экспорта заполненного шаблона в файл, который будет передан клиенту.setInputStream(value: InputStream)- устанавливает поток байтов с данными файла.writeInfo(sInfo: NString)- устанавливает значение в поле «Сообщение» журнала построения отчетных форм (Rpt_EntityExec). При повторном указании сообщения оно перезапишется.writeError(sError: NString)- устанавливает значение в поле «Текст ошибки» журнала построения отчетных форм (Rpt_EntityExec). При повторном указании сообщения оно перезапишется.
Пример scala функции#
def postProcessing(paramMap: Map[String, Any], event: JexlEndFillTemplateEvent): Unit = {
val img = session.sbtClassLoader.getResource("ru/bitec/app/rpt/imgForTest/meme.png")
Using.Manager { using =>
val imgBytes = using(img.openStream()).readAllBytes()
val res = Btk_PDFUtilPkg().insertWithiText(
pInpStream = event.inputStream
, pImages = List((Btk_PDFUtilPkg.ImageInfo(name = "0",
x = 300.nr,
y = 300.nr,
width = 100.nr,
height = 100.nr,
page = 1.nr,
), imgBytes))
, bInAllPages = true
)
event.setInputStream(new ByteArrayInputStream(res.toByteArray))
}.get
event.writeInfo("Изображение успешно вставлено");
}
В примере в поток pdf отчета производится вставка изображения при помощи пакета Btk_PDFUtilPkg.
Таким образом можно наложить водянной знак на все страницы отчета.
Пример проверки корректности постороения отчета#
def postProcessing(paramMap: Map[String, Any], event: JexlEndFillTemplateEvent): Unit = {
Using(Loader.loadPDF(new RandomAccessReadBuffer(event.inputStream))) { pdfDoc =>
val nPageCount = pdfDoc.getNumberOfPages
if (nPageCount == 0) {
throw AppException("Получен пустой отчет")
} else {
event.writeInfo(s"Количество страниц: $nPageCount")
}
}.get
}
В данном примере поток отчета парсится как pdf и проверяется наличие страниц у документа. Если значение = 0, то поднимается ошибка, иначе в поле «Информация» журнала построения записывается кол-во страниц.
