Средства мониторинга работы системы.#

Мониторинг системы реализован в двух независимых формах:

  1. Средства мониторинга встроенные в сервер приложений
    Реализованы по средствам обычных пользовательских интерфейсов системы, и расположены в меню инструментов.

  2. Внешние средства мониторинга
    Реализованы на основе протокола передачи телеметрии OpenTelemetry. Метрики передаются в инструмент визуализации Grafana

Мониторинг в приложениях GlobalERP#

Для открытия внутренних средств мониторинга необходимо выполнить операцию главного меню Сервис - Инструменты - Монитор сессий сервера приложений.

Монитор сессий сервера приложений#

Пользовательский интерфейс, который содержит в себе набор инструментов, для просмотра состояния сервера приложений и базы данных.

Пользовательские сеансы#

Закладка Пользовательские сеансы отображает список всех сессий сервера приложений. Если сервер приложений работает в режиме кластера, то будут отображены сессии других узлов.

Перечень основных столбцов:

  • Системное имя пользователя и Пользователь - информация о пользователе

  • Ip-адрес клиента - ip-адрес, с которого подключено клиентское приложение

  • Системное имя приложения и Приложение - информация о запущенном приложении Global

  • Системное имя активной формы и Активная форма - информация о текущей активной форме

  • Действие - информация о выполняемых действиях сессии.

  • Кластерный узел - Имя узла, к которому подключен клиент.

  • Имя базы данных - имя БД, выбранное в окне логина при авторизации.

  • Блок квот - отображает включены лы квоты на сессию, и текущие использованные ресурсы.

Перечень закладок:

  • Сессии базы данных - отображает активные подключения к БД, выбранной пользовательской сессии. Позволяет просмотреть выполняемый запрос, и увидеть блокирующую сессию, если она есть.

  • Расшифровка - отображает информацию об открытых формах пользовательской сессии.

  • Стек сеанса - позволяет получить актуальный стек выполняемых действий пользовательской сессии.

Активные подключения к базе данных#

Закладка Активные подключения к базе данных позволяет отобразить активные в данный момент запросы к БД, а так же информацию о пользовательских сессиях, выполняющих запросы.

Перечень основных столбцов:

  • Системное имя пользователя и Пользователь - информация о пользователе.

  • Ip-адрес клиента - ip-адрес, с которого подключено клиентское приложение.

  • Системное имя приложения и Приложение - информация о запущенном приложении Global.

  • Системное имя активной формы и Активная форма - информация о текущей активной форме.

  • Действие - информация о выполняемых действиях сессии.

  • Кластерный узел - Имя узла, к которому подключен клиент.

  • Имя базы данных - имя БД, выбранное в окне логина при авторизации.

Инструменты анализа Базы данных#

Расположены на форме Монитор сессий сервера приложений на закладке Анализ базы данных. Позволяют узнать состояние сессий БД, блокировки, выполняемые запросы и размер таблиц аудита по бизнес-объектам. Подробнее о структурах аудита БД.

Анализ размера таблиц#

Инструмент, который позволяет увидеть текущий размер таблиц БД. Операция История позволяет отследить динамику увеличения таблиц.

Работа автовакуума#

Интерфейс, который отображает информацию о работе автоматической очистке таблиц.

Автовакуум - специальный процесс БД postgresql, который занимается очисткой устаревших данных в таблицах. Архитектура postgresql каждое изменение в таблице регистрирует новой записью, и требуется удалять устаревшие записи, которые не являются актуальными.

Документация postgresql vacuum

На этой закладке, основное внимание требуется уделять таблицам с выключенным автовакуумом. При нормальной работе системы, все таблицы должны автоматически очищаться.

Доступные операции:

  • Запуск vacuum full - команда на полную очистку таблицы с опцией full.
    Выбирает режим «полной» очистки, который может освободить больше пространства, но выполняется гораздо дольше и запрашивает исключительную блокировку таблицы. Этот режим также требует дополнительное место на диске, так как он записывает новую копию таблицы и не освобождает старую до завершения операции. Обычно это следует использовать, только когда требуется высвободить значительный объём пространства, выделенного таблице.

  • Запуск vacuum analyze - обновляет статистику, которую использует планировщик для выбора наиболее эффективного способа выполнения запроса.

Операции следует запускать, только если автовакуум был отключен, или таблица часто изменяется, и автоматическая очистка не справляется.

Анализ активных запросов#

Инструмент, который позволяет отобразить текущие активные запросы к БД, и информацию о вызвавших их пользовательских сессиях.

Перечень основных столбцов:

  • pid - pid процесса БД, по которому можно идентифицировать сессию БД.

  • Время выполнения - время выполнения запроса в минутах.

  • Состояние - состояние сессии БД
    Основные состояния:

    • idle - сессия БД находится в режиме ожидания. Т.е. подключение к БД есть, но в данный момент никаких запросов не выполняется. Стандартное ожидание для неактивных подключений, которые находятся в пуле подключений сервера приложений

    • active - сессия БД в данный момент выполняет запрос.

    • idle in transaction - сессия БД находится в режиме ожидания, но есть открытая транзакция. Опасное состояние сессии, т.к. длинные открытые транзакции отрицательно влияют на производительность postgresql. Наличие такой сессии сигнализирует о проблеме.

  • Системное имя пользователя и Пользователь - информация о пользователе

  • Ip-адрес клиента - ip-адрес, с которого подключено клиентское приложение

  • Системное имя приложения и Приложение - информация о запущенном приложении Global

  • Форма - информация о текущей активной форме

  • Кластерный узел - Имя узла, к которому подключен клиент.

  • Действие - информация о выполняемых действиях сессии. Эта колонка будет заполнена, если:

    • сессия принадлежит выполняемому фоновому заданию, в том числе интеграция

    • выполняется построение печатной формы

Операция История позволяет просмотреть исторические данные активных запросов, чья длительность превышала 15 минут.

Блокировки#

Отображает дерево блокировок сессий БД.

Блокировка записи — метод предотвращения одновременного доступа к данным в базе данных, чтобы предотвратить противоречивые результаты. Чаще всего возникают, если несколько сессий БД пытаются изменить одну и туже запись в таблице.

Корневыми записями этого дерева будут сессии, вызывающие какие-либо блокировки других сессий. Записи второго и следующих уровней показывают сессии, которые ожидают освобождения блокировок.

Таким образом можно проследить цепочки сессий, ожидающих освобождения блокировок.

Операция История позволяет просмотреть исторические данные по блокировкам БД.

Журнал алертов#

Специальный журнал, в который периодически пишется информация о выявленных проблемах.

Журнал заполняется по средствам фоновых заданий:

  1. Сохранить Долгий запрос - Btk_SlowQueryHistoryUpdate

  2. Сохранить размер таблиц на дату - Btk_TableSizeHistoryUpdate

События записываемые в журнал:

  1. Запрос БД выполняется более 15 минут.

  2. Резкое увеличение размеров таблиц.

  3. На таблице выключен автовакуум.

  4. Транзакция в БД выполняется более 15 минут.

  5. Фоновое задание с ночным расписанием выполняется в дневное время.

Журнал размеров аудита#

Доступен во вкладке Найстройка системы > Аудит \ Анализ размеров аудита. Содержит в себе размеры таблиц аудита. К ним относятся системные таблицы: телеметрия сервера, блокировки БД, открытие выборок и другие, описанные выше; а также таблицы конкретных бизнес-объектов, по которым ведётся аудит. Подробнее о структурах аудита БД.

Используется для поиска объектов системы, аудит которых занимает большое количество места на хранилище сервера. Позволяет:

  1. Определить самые загруженные таблицы для проведения очистки.

  2. Разделять количество записей аудита по уровням: от бизнес-объекта, до класса и отдельного атрибута.

  3. Отключить аудит конкретного атрибута.

Структура отчёта#

  • Главная выборка - размер таблиц аудита.
    Список всех таблиц, хранящихся в табличном пространстве аудита (по умолчанию AUD) с указанием размера и кол-ва записей.

  • Детализация первого уровня - классы наследники бизнес-объекта.
    Количество записей аудита дифференцированное по классам в рамках выбранного бизнес-объекта.

  • Детализация второго уровня - атрибуты класса.
    Отражает кол-во записанных действий (добавление \ изменение \ удаление) по каждому атрибуту выбранного класса.

Примечание

Стоит учитывать, что одна строка в таблице аудита бизнес-объекта может содержать информацию о действиях над любым количеством атрибутов! По этой причине сумма кол-ва действий над отдельными атрибутами класса обычно больше чем кол-во записей в общем по этому же классу в детализации первого уровня

Доступные операции#

  • В группе операций Дополнительно:

    • Синхронизировать историю аудита выделенных классов - инкрементальное обновление размера аудита атрибутов по выделенным классам.

    • Синхронизировать историю аудита всех классов - инкрементальное обновление размера аудита атрибутов всех классов. Работает аналогично ночной работе актуализации кэша.

    • Пересчитать историю аудита выделенных классов - полное обновление кэша. Полезно в том случае, если атрибуты класса были удалены\изменены.

Принципы заполнения#

Таблицы аудита объектов представляют собой огромные массивы данных с сотнями тысяч записей, кроме того, операции над атрибутами хранятся в БД в виде JSONB-объектов, чей парсинг добавляет вычислительной сложности в и без того ресурсоёмкую задачу.

Поэтому данные о размерах аудита атрибутов кэшируются, при чём данные обновляются инкрементально (то есть обрабатываются только новые записи, добавленные после момента последнего кэширования). Это происходит каждую ночь в 5 утра.

Примечание

Если на таблицу аудита объекта установлено задание очистки, пересчёт кэша аудита атрибутов происходит автоматически. Подробнее о заданиях очистки.

Предупреждение

При удалении и переименовании атрибутов и чистке таблиц аудита объектов для корректности отображаемых данных ТРЕБУЕТСЯ пересчитывать кэш аудита (операция Пересчитать историю аудита выделенных классов).

Мониторинг телеметрии в Grafana#

Общая информация о внешних средствах мониторинга и телеметрии#

Внешний мониторинг организован следующим образом:

  1. Сервер приложений, используя стандарт OpenTelemetry отправляет метрики, трассировки и логи во внешний сервис (коллектор).

  2. Коллектор перенаправляет метрики, трассировки и логи в инструмент визуализации данных Grafana.

  3. В Grafana реализованы дашборды визуализации метрик и трассировки.

Конфигурирование сервера приложений#

В сервере приложений в каталоге с конфигурациями (../application/config) располагаются конфигурационные файлы телеметрии:

  • otel-globalserver.config.yaml - основной конфигурационный файл OpenTelemetry SDK. Управляет активностью телеметрии и настройками экспорта.

  • otel-sdk.config.yaml - дополнительный конфигурационный файл. Управляет настройками системной телеметрии, специфичной для сервера приложений.

Документация телеметрии сервера приложений

Основные моменты:

  1. Для включения телеметрии сервера приложений необходимо настроить файл otel-globalserver.config.yaml:

    • включить телеметрию общим флагом (disabled: false);

    • настроить endpoint-ы для коллекторов метрик, логов и трассировки.

  2. Изменения конфигурационных файлов применятся только после перезагрузки экземпляра сервера приложений.

Grafana как средство визуализации#

Grafana — это платформа с открытым исходным кодом для визуализации, мониторинга и анализа данных.

Позволяет отображать данные в графическом виде из разных источников данных.

В нашем мониторинге используются следующие источники данных:

  • Prometheus - база данных метрик;

  • Loki - база данных логов;

  • Tempo - система хранения трассировок.

Основы стандарта OpenTelemetry#

OpenTelemetry - стандарт сбора и передачи телеметрических данных. Стандарт описывает набор практик и инструментов, определяющих, какие сигналы может генерировать приложение.

Три основных типа сигналов:

  • метрики;

  • трассировка;

  • логи.

Каждый сигнал может обладать рядом дополнительных свойств, которые могут характеризовать событие, с которым связан сигнал.
Например:

  • Имя пользователя;

  • Кластерный узел;

  • и тд.

Метрики#

Метрики - количественные данные о работе системы. Например:

  • Время выполнение операции.

  • Количество успешно выполненных операций.

  • Количество ошибок при выполнении операций.

  • Время выполнения запроса к БД.

  • и тд.

Метрики делятся на несколько типов:

  • Counter (увеличивающийся счетчик) - представляет из себя метрику, которая увеличивается с течением времени. Например, количество запросов к БД.

  • UpDownCounter (увеличивающийся и уменьшающийся счетчик) - представляет из себя метрику, которая может как увеличиваться так и уменьшаться с течением времени. Например, количество подключений к БД.

  • Gauge (измеритель, спидометр) - представляет из себя метрику, которая используется для измерения чего-либо в конкретный момент времени. Например, время выполнения запроса к БД.

  • Histogram (гистограмма) - позволяет накапливать исторические данные на клиентской стороне, и затем отправлять их сигналом во внешний мир.

Трассировка#

В стандарте OpenTelemetry реализована через объекты с типом span.

Span - сигнал, который имеет начало и конец, а так же может иметь родительский span. С помощью этих сигналов можно построить дерево трассировки, вкладывая span-ы друг в друга, и отмечая начало и конец события.

Пример дерева span-ов:

+ Выполнение операции
  |_+ Выполнение запроса к серверу приложений
    |_+ Выполнение запроса к БД
    |_+ Обработка результатов запроса к БД
Логи#

Сигнал, который из себя представляет логовую запись, сделанную системой.

Типы и виды метрик сервера приложений#

Сервер приложений посылает различные виды сигналов. Часть из них отправляется сервером приложений, другая же часть прикладным решением.

Системные метрики#

Метрики сервера приложений, настраиваемые через Администратор метрик:

  • Время реакции на действие пользователя

    • rpc.server.duration.nanos - длительность обработки RPC сервером. Число наносекунд.

    • rpc.client.duration.millis - длительность выполнения RPC с точки зрения клиента, равная длительность передачи по сети + длительность обработки RPC сервером. Число миллисекунд.

Полный перечень метрик сервера приложений

Прикладные метрики и трассировки#

Метрики и трассировки, отправляемые из кода прикладного решения.

Метрики пользовательских операций#

Специальные метрики, которые отслеживают выполнение пользователем операций в пользовательском интерфейсе. На каждое выполнение операции осуществляется отправка различных метрик:

  • btk_item_telemetry.user_operation_exec_time - время выполнения операции.

  • btk_item_telemetry.user_operation_calls_total - количество вызовов операции.

  • btk_item_telemetry.user_operation_calls_successful - количество успешных вызовов операции.

  • btk_item_telemetry.user_operation_calls_failed - количество неуспешных вызовов операции.

Атрибуты метрик:

  • solution - имя решения из конфигурации сервера приложений.

  • userName - имя пользователя.

  • session.sid - Sid сессии сервера приложений.

  • work.session.sid - Sid рабочего сеанса сервера приложений.

  • cluster.node - имя кластерного узла.

  • selection.name - имя выборки.

  • representation.name - имя отображения.

  • selection.caption - наименование выборки.

  • oper.name - имя операции.

  • oper.caption - наименование операции.

  • form.name - имя главной выборки формы.

  • form.caption - наименование главной выборки формы.

  • form.representation.name - имя отображения главной выборки формы.

Трассировки пользовательских операций#

  • btk_item_telemetry.user_operation_trace - трассировка выполнения операции.

    Пишется при выполнении пользователем какой-либо операции или сеттера. На каждое пользовательское действие создается span, если это действие вызвало другие операции или события, они будут добавлены в дерево трассировки.

  • btk_item_telemetry.open_selection_trace - трассировка открытия выборки.

    Пишется, если на выборку целиком включена трассировка или для пользователя включена вся телеметрия. Представляет из себя дерево span-ов, в котором будут отображены все операции, события и сеттеры, выполняемые при открытии выборки.

    Если выборка имеет дочерние выборки, то трассировка их открытия, так же будет добавлена в дерево `span-ов.

Атрибуты трейсов:

  • solution - имя решения из конфигурации сервера приложений .

  • userName - имя пользователя.

  • session.sid - Sid сессии сервера приложений.

  • work.session.sid - Sid рабочего сеанса сервера приложений.

  • cluster.node - имя кластерного узла.

  • selection.name - имя выборки.

  • representation.name - имя отображения.

  • selection.caption - наименование выборки.

  • oper.name - имя операции.

  • oper.caption - наименование операции.

  • form.name - имя главной выборки формы.

  • form.caption - наименование главной выборки формы.

  • form.representation.name - имя отображения главной выборки формы .

Метрики и трассировки, объявленные в прикладных модулях#

Разработчики в прикладном коде могут объявлять собственные метрики и трассировки для реализации телеметрии в каких-либо высоко-нагруженных местах.

Пример работы с объектной метрикой#

  1. Объявление метрики (вызов требуется добавить в dataInstall):

    //Объявление метрики с именем Some_Metric_Name, которая относится к Адм. объекту Some_ObjectName
Btk_AcObjectMetricApi().register(
   Btk_AcObjectApi().findByMnemoCode("Some_ObjectName"),
   "Some_Metric_Name",
   "Пример метрики прикладного кода",
   "Демонстрация использования прикладной метрики "
)

  2. Использование метрики в коде:

    //получение счетчика
Btk_TelemetryPkg().getAcObjectLongCounter("Some_Metric_Name", "Some_Metric_Name").foreach{counter =>
   //увеличение счетчика, если эта метрика включена в администраторе метрик
   counter.add(42)
}
Пример работы с объектной трассировкой#

  1. Объявление трассировки:

    //Объявление трассировки с именем Some_Trace_Name, которая относится к Адм. объекту Some_ObjectName
Btk_AcObjectTraceApi().register(
   Btk_AcObjectApi().findByMnemoCode("Some_ObjectName"),
   "Some_Trace_Name",
   "Пример метрики прикладного кода",
   "Демонстрация использования прикладной метрики "
)

  2. Использование трассировки:

    //получение счетчика
Btk_TelemetryPkg().getAcObjectTrace("Some_Trace_Name", "Some_Metric_Name").foreach{spanBuilder =>
  //выполнение действий с созданием span-а. Перед началом действия создается span, по окончанию действия - span закрывается.
  spanBuilder.forSpan{span =>
    try {
      //код выполнения
      Thread.sleep(5000)
    } finally {
      //закрытие span-а
      span.end()
    }
  }
}
Ядровые метрики приложения#

  • app.transaction.active.count - кол-во открытых транзакций БД.

  • app.jexl.count - кол-во выполненных jexl скриптов.

  • app.rest.count - кол-во полученных Rest-запросов.

  • app.error.count - кол-во ошибок (бизнес-логика).

  • app.setting.change.count - число измененных системных настроек.

Метрики использованных ячеек памяти#

  • app.work_session.ui_cell.count - кол-во ui-ячеек.

  • app.work_session.ui_row.count - кол-во ui-строк.

  • app.work_session.read_cell.count - кол-во загруженных ячеек.

  • app.work_session.insert_cell.count - кол-во созданных ячеек.

  • app.work_session.update_cell.count - кол-во измененных ячеек.

Атрибуты метрик:

  • solution - имя решения из конфигурации сервера приложений.

  • user - имя пользователя.

  • session_id - Sid сессии сервера приложений.

  • session_kind - тип сессии сервера приложений.

Метрики фоновых заданий#

  • app.job.active.count - количество активных джобов.

  • app.job.run.failed - количество ошибок джобов.

Включение и фильтрация прикладных метрик осуществляется через Администратор метрик.

Администратор метрик#

Инструмент, который позволяет управлять активностью и фильтрацией прикладных и серверных метрик.

Расположен Приложение Администратор - Настройки - Телеметрия.

В интерфейсе слева располагается список с возможными настройкам, справа - отображается выборка этих настроек.

Управление прикладными метриками#

Адм. объекты#

Эта настойка позволяет включить метрики и трассировку для операций пользовательского интерфейса. Представляет из себя дерево, где корневым узлом является администрируемый объект, на втором уровне расположены выборки, входящие в этот объект.

Варианты включения:

  • конкретная операция;

  • выборка целиком;

  • бизнес объект целиком;

  • для всех пользователей;

  • для конкретных пользователей.

В детализации расположены закладки:

  • Настройка телеметрии выборки - управляет включением телеметрии на выборку целиком.

    • Все пользователи - при установке признака для всех пользователей, выполняющих операции этой выборки, будет отправлять телеметрия

    • Включена трассировка - признак означает, что для всех операций выборки будет формироваться трассировка

    • Включены метрики - признак означает, что для всех операций выборки будут формироваться метрики

  • Настройка телеметрии элементарных привилегий - управляет включением телеметрии на конкретные операции выборки. Отображает список элементарных привилегий выборки, и позволят включать телеметрию точечно. Детализация Настройка телеметрии объекта функционально повторяет закладку Настройка телеметрии выборки, но ее настройки относятся к конкретным операциям.

Пользователи#

Настройка, которая позволяет включить все прикладные метрики и трассировки для конкретного пользователя. Если пользователь добавлен в этот список, и включен признак Включена вся телеметрия, то будет оправляться телеметрия по всем операциям и объектным метрикам и трассировкам.

Объектные метрики и трассировки#

Инструмент, предназначенный для объявления метрик и трассировок прикладного кода. Позволяет разработчикам объявить свои собственные метрики и трассировки, и использовать как телеметрию для особо-нагруженных или проблемных участков кода приложения.

Основной принцип работы:

  1. Разработчик регистрирует метрику или трассировку в специализированном справочнике, присвоив им уникальное системное имя.

  2. В прикладном коде в необходимых местах отправляет значения метрик или трассировки, используя методы пакета ru.bitec.app.btk.telemetry.Btk_TelemetryPkg.

  3. В администраторе метрик администратор включает или выключает активность объектных метрик и трассировок.

Управление системными метриками#

Управляется через закладку Серверная телеметрия. Позволяет настроить необходимость отправки метрик сервера приложений для всех пользователей и для конкретных.

Управляет метриками Время реакции на действие пользователя сервера приложений.

Grafana#

Графана поставляется как отдельный сервис. Если система развернута в виде кластера Kubernetes, то по умолчанию для подключения к веб-интерфейсу используется 3000 порт основного адреса. Т.е. если для входа в систему используется адрес http://192.168.29.17, то для подключения к веб-интерфейсу графаны используется адрес http://192.168.29.17:3000/. Это может быть изменено, и конфигурируется системным администратором.

Для проектов, где система развернута не через кластер Kubernetes, адрес подключения определяется системным администратором.

Запрос метрик#

Для просмотра логов выполните следующие действия:

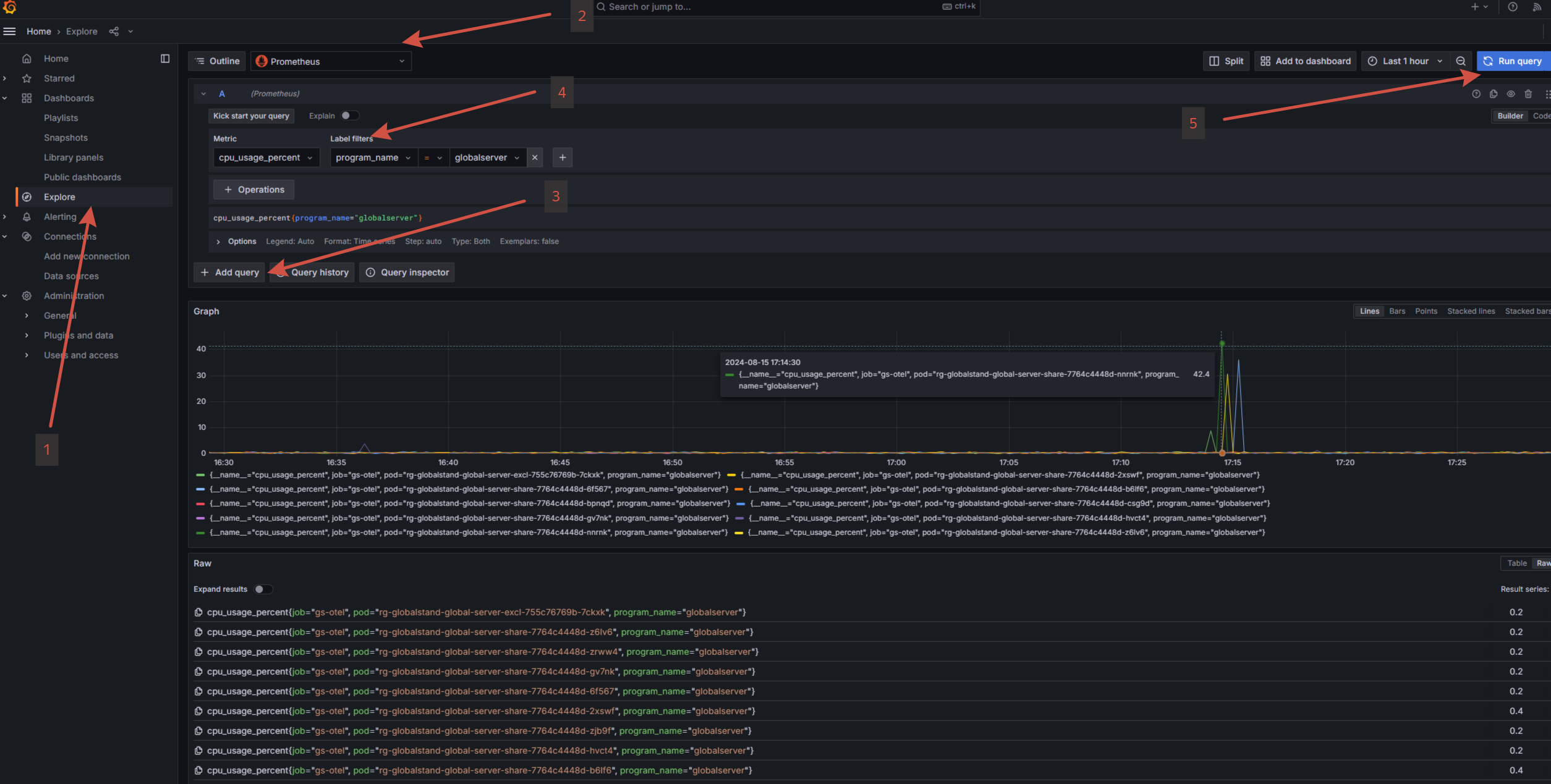

  1. В меню выберите Explore.

  2. Выберите источник данных Prometheus.

  3. Добавьте новый запрос, если требуется.

  4. Укажите один из фильтров:

    • metric - имя конкретной метрики;

    • label - дополнительные атрибуты метрики:

      • program_name - имя сервиса, поставщика метрик. (globalserver, globalscheduller и тд.);

      • podname - имя кластерного узла;

      • и тд.

  5. Выполните запрос, нажав Run query.

Запрос трассировки#

Для просмотра трассировки выполните следующие действия:

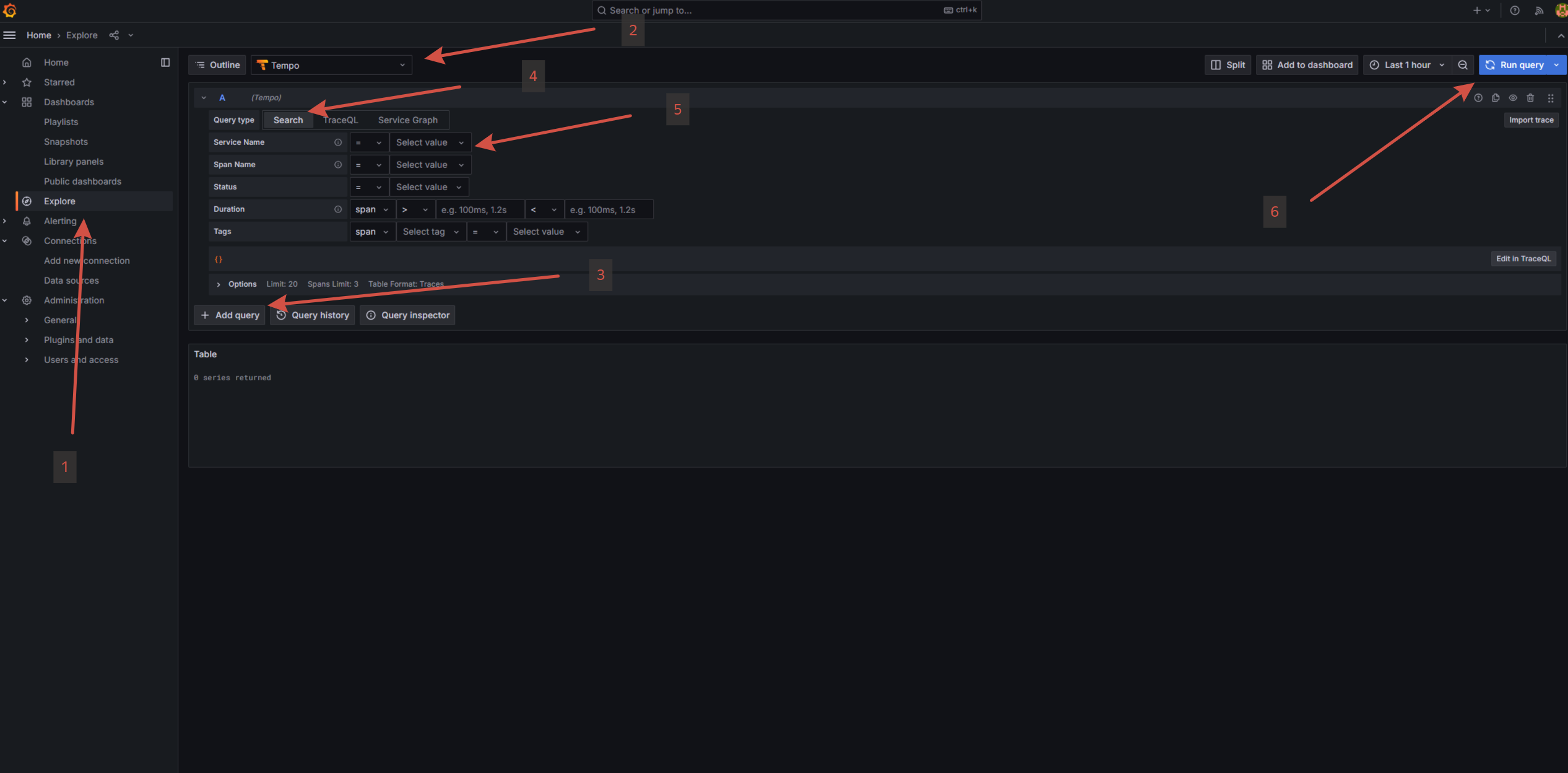

  1. В меню выберите Explore.

  2. Выберите источник данных Tempo.

  3. Добавьте новый запрос, если требуется.

  4. Укажите QueryType = Search.

  5. Укажите один из фильтров:

    • Service Name - имя сервиса, поставщика метрик. (globalserver, globalscheduller и тд.).

    • Span Name - имя трассировки.

  6. Выполните запрос, нажав Run query.

Просмотр логов#

Для просмотра логов выполните следующие действия:

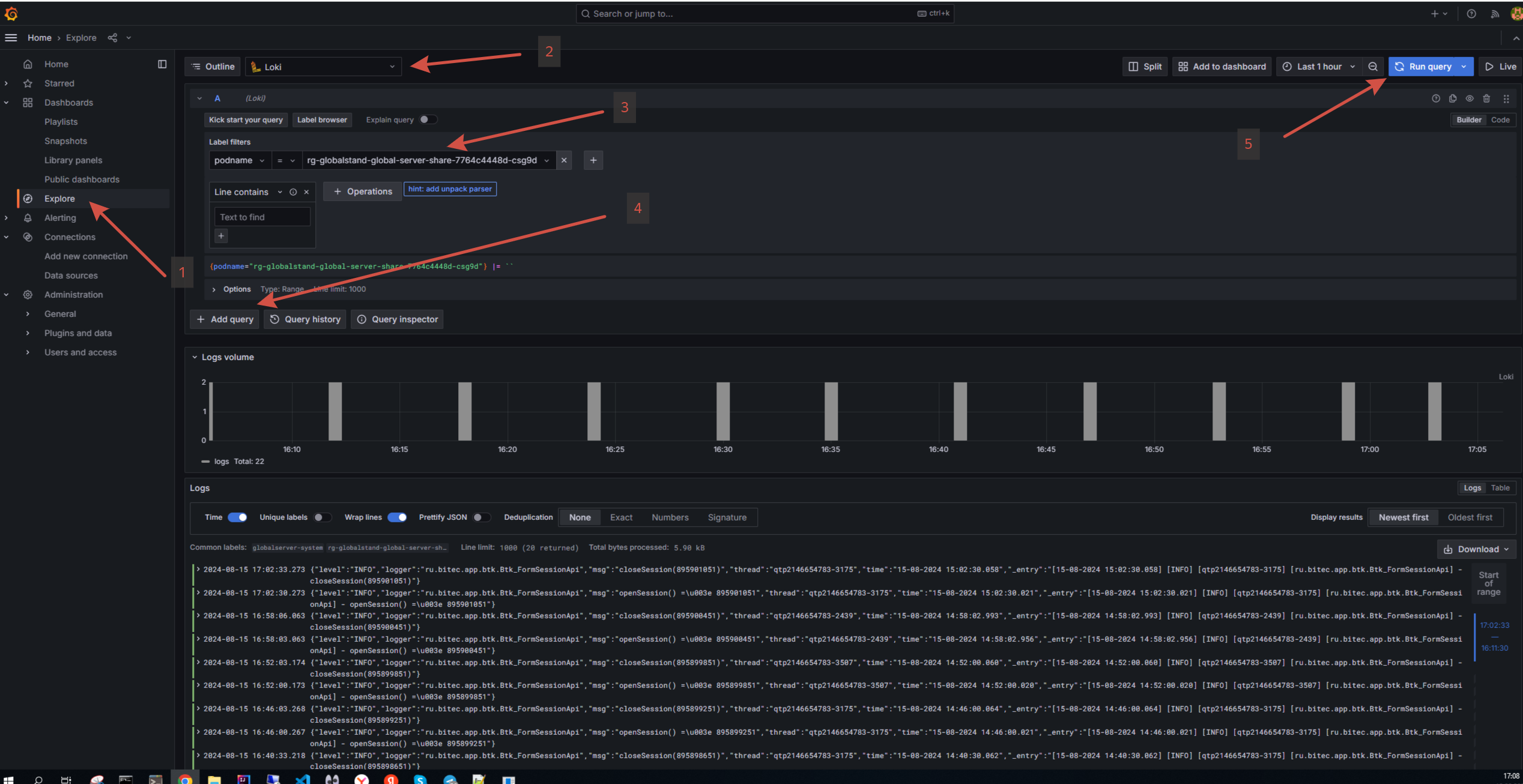

  1. В меню выберите Explore.

  2. Выберите источник данных Loki.

  3. Добавьте новый запрос, если требуется.

  4. Укажите один из фильтров:

    • filename - имя файла логов.

    • log - имя сервиса, чьи логи требуется просмотреть (globalserver, globalscheduller и тд.).

    • podname - имя кластерного узла.

  5. Выполните запрос, нажав Run query.

Дашборды#

Графана поставляется с преднастроенными дашбордами, которые позволяют отобразить ту или иную информацию.

Для просмотра логов выполните следующие действия:

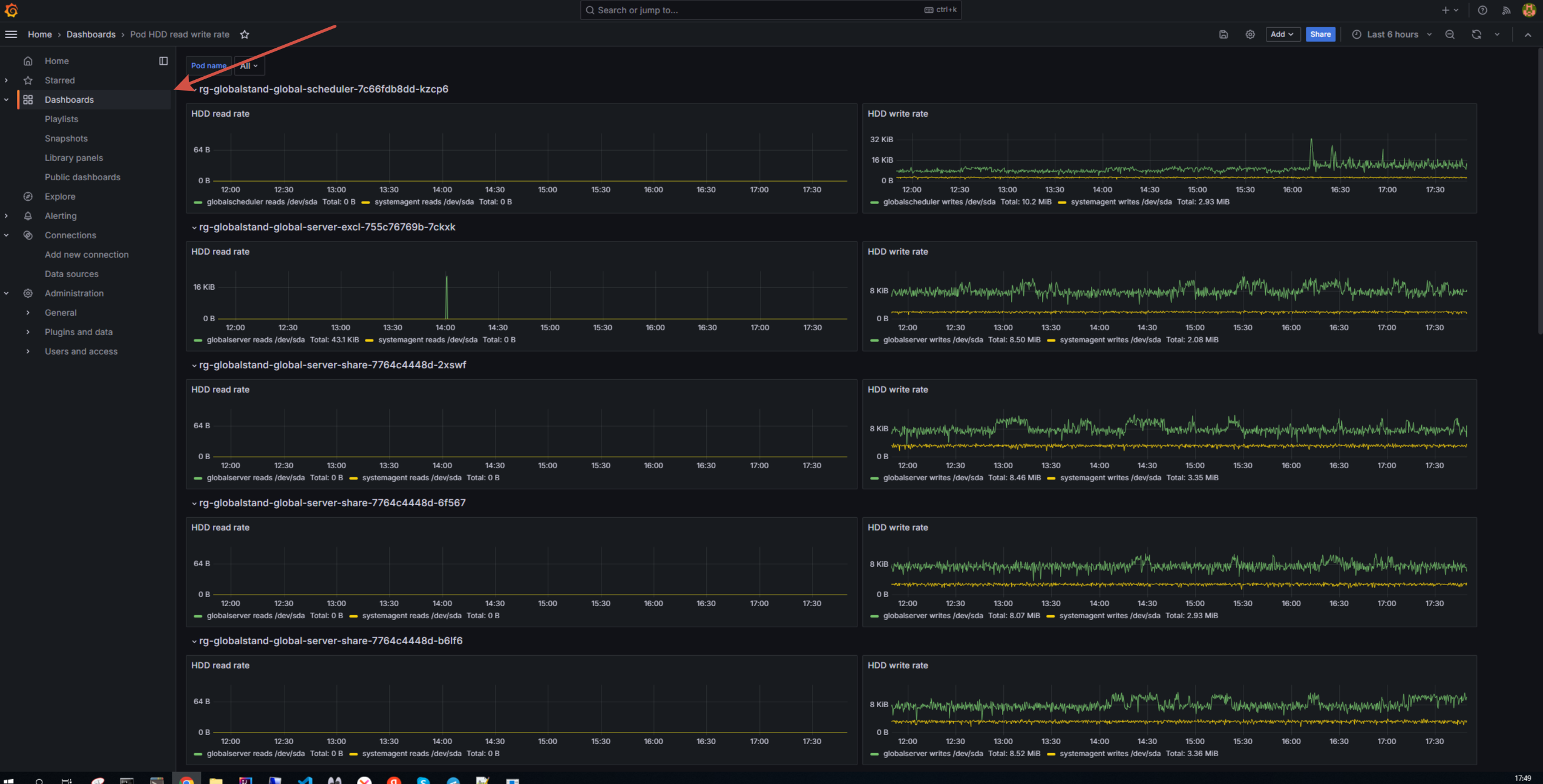

  1. В меню выберите Dashboards.

  2. В появившемся списке выберите нужный дашборд.

Содержание
