Добавление NFS-томов в Global Server#

В конфигурационном файле config.yaml может быть указан:

основной том appvol, который в системе всегда монтируется как /app;
дополнительные тома extra_vols, которые монтируются как отдельные каталоги и используются для настройки дополнительных файловых хранилищ.

Таким образом:

appvol соответствует основному файловому хранилищу системы;
каждый элемент из extra_vols соответствует отдельному дополнительному файловому хранилищу.

Настройка основного тома#

Основной NFS-том задается в секции appvol.

Пример config.yaml:

appvol:
  type: nfs
  server: 192.168.1.3
  path: /nfs/share/global/filestorage

Примените ресурс:

kubectl apply -f ./config.yaml

Внутри Global Server данный том используется как каталог:

/app

На уровне файловых хранилищ системы путь до хранилища для основного тома формируется как:

/root/globalserver/workspace/mnt/app

Настройка дополнительных томов#

Дополнительные NFS-тома задаются в секции extra_vols.

Пример config.yaml:

extra_vols:
  - name: rpl
    path: rpl
    volume:
      type: nfs
      server: 192.168.1.35
      path: /nfs/share/global/rpl

Где:

name — системное имя дополнительного тома;
path — имя каталога монтирования внутри системы;
volume — параметры подключения NFS-ресурса.

Примените ресурс:

kubectl apply -f ./config.yaml

Правило формирования пути в системе#

После подключения дополнительного тома путь до хранилища в интерфейсе Global Server формируется по следующему правилу:

базовая часть пути сохраняется без изменений;
сегмент /app заменяется на имя тома из extra_vols.

Базовый путь основного тома:

/root/globalserver/workspace/mnt/app

Пример для дополнительного тома rpl:

/root/globalserver/workspace/mnt/rpl

Важно

rpl - отдельное хранилище временных файлов интеграций. Для него характерно большое количество мелких файлов и автоматическая очистка по ротации через несколько дней. По этой причине rpl рекомендуется размещать на отдельной NFS-шаре или в отдельном S3 bucket.

Настройка файлового хранилища по протоколу S3#

В системе Global Server в качестве файлового хранилища может использоваться объектное хранилище, доступное по протоколу S3.

Настройка S3 является альтернативой локальному или NFS-хранилищу.
Для S3-хранилища не требуется настройка путей монтирования в файловой системе сервера Global Server.
Параметры подключения и аутентификации должны поддерживаться в актуальном состоянии при смене учетных данных или бакета.
При использовании внешнего объектного хранилища необходимо дополнительно учитывать сетевую доступность endpoint и политику доступа со стороны S3-провайдера.

Основные параметры подключения#

При создании или редактировании записи файлового хранилища в поле типа файлового хранилища необходимо выбрать S3 протокол.

Для S3-хранилища указываются следующие параметры:

Параметр	Назначение
URL сервиса	Адрес S3-совместимого endpoint
Имя бакета	Имя целевого бакета для хранения файлов
Регион	Регион размещения бакета
Время ожидания завершения HTTP-запроса	Таймаут запросов к S3-сервису
Размер передаваемой порции	Размер части файла при передаче данных
Формат пути файла	Способ формирования ключа объекта в бакете
Шаблон адреса `virtual hosted`	Признак использования virtual-hosted-style адресации

Параметры аутентификации#

Для доступа к S3-хранилищу используются параметры аутентификации, задаваемые в отдельном блоке.

Поддерживаются следующие поля:

Параметр	Назначение
Ключ доступа	Access Key для обращения к S3 API
Секретный ключ	Secret Key для обращения к S3 API
Логин	Дополнительный идентификатор учетной записи, если используется в конкретной интеграции
Пароль	Пароль учетной записи, если используется в конкретной интеграции
Токен авторизации	Дополнительный токен, если этого требует используемый S3-сервис

При заполнении параметров необходимо использовать учетные данные, выданные для конкретного S3-бакета или сервисной учетной записи.

Настройка в интерфейсе Global Server#

Настройка выполняется в приложении по пути:

Настройка системы -> Сущности -> Файловые хранилища

Для каждого дополнительного NFS-тома необходимо создать или настроить отдельное файловое хранилище.

При настройке указываются:

Системное имя — идентификатор хранилища в системе;
Папка для хранения — логическое имя каталога;
Наименование — отображаемое название;
Тип файлового хранилища — локальное / S3;
Путь до хранилища — путь вида /root/globalserver/workspace/mnt/<name>.

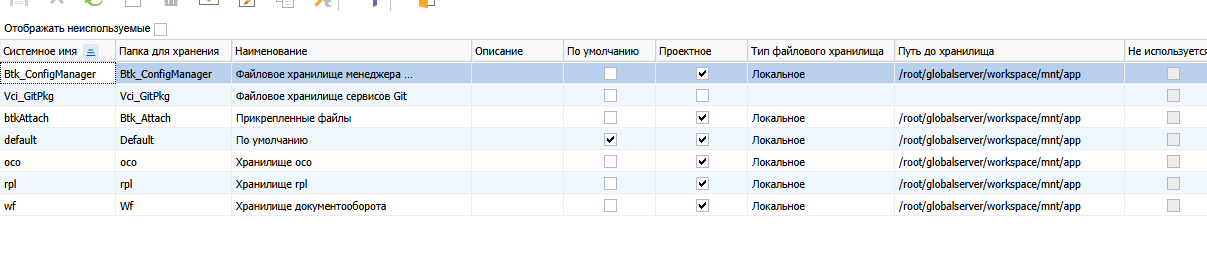

Пример настройки локального хранилища:

Global NFS share settings

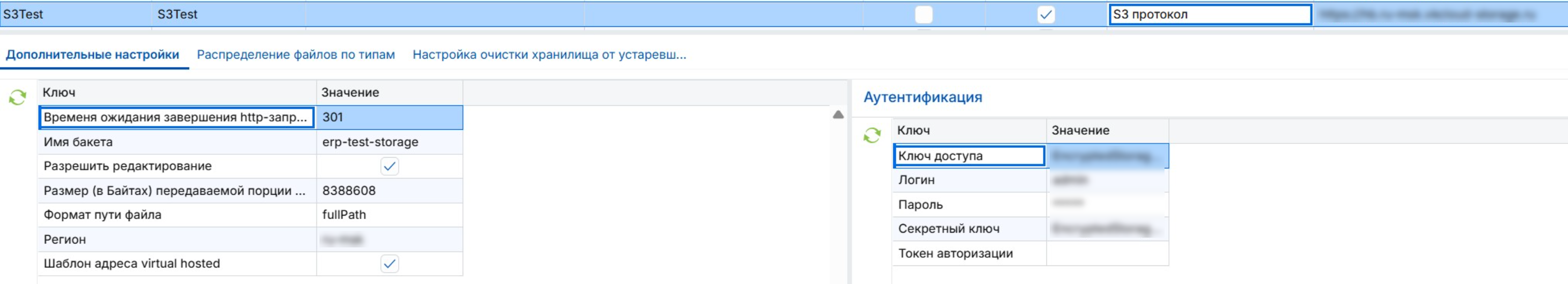

Пример настройки S3 хранилища:

Global S3 share settings

NFS: один основной том /app

flowchart LR
U["Пользователи / бизнес-функции"] --> GS["Global Server"]

subgraph ST["Контур хранения"]
NFS["NFS-сервер"]
SHR1["appvol"]
end

GS --> M1["/root/globalserver/workspace/mnt/app"]
M1 --> SHR1
SHR1 --> NFS

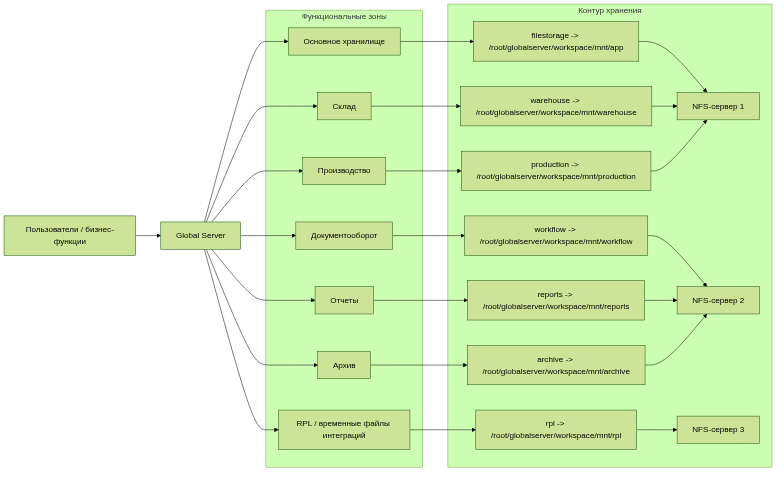

NFS: несколько хранилищ по функциональным зонам

flowchart LR
U["Пользователи / бизнес-функции"] --> GS["Global Server"]

subgraph APP["Функциональные зоны"]
Z1["Основное хранилище"]
Z2["Склад"]
Z3["Производство"]
Z4["Документооборот"]
Z5["Отчеты"]
Z6["Архив"]
Z7["RPL / временные файлы интеграций"]
end

GS --> Z1
GS --> Z2
GS --> Z3
GS --> Z4
GS --> Z5
GS --> Z6
GS --> Z7

subgraph ST["Контур хранения"]
NFS-1["NFS-сервер 1"]
NFS-2["NFS-сервер 2"]
NFS-3["NFS-сервер 3"]
S1["filestorage -> /root/globalserver/workspace/mnt/app"]
S2["warehouse -> /root/globalserver/workspace/mnt/warehouse"]
S3["production -> /root/globalserver/workspace/mnt/production"]
S4["workflow -> /root/globalserver/workspace/mnt/workflow"]
S5["reports -> /root/globalserver/workspace/mnt/reports"]
S6["archive -> /root/globalserver/workspace/mnt/archive"]
S7["rpl -> /root/globalserver/workspace/mnt/rpl"]
end

Z1 --> S1
Z2 --> S2
Z3 --> S3
Z4 --> S4
Z5 --> S5
Z6 --> S6
Z7 --> S7
S1 --> NFS-1
S2 --> NFS-1
S3 --> NFS-1
S4 --> NFS-2
S5 --> NFS-2
S6 --> NFS-2
S7 --> NFS-3

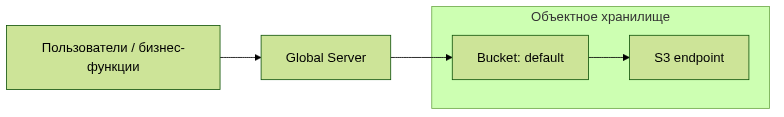

S3: одно основное хранилище

flowchart LR
U["Пользователи / бизнес-функции"] --> GS["Global Server"]

subgraph OBJ["Объектное хранилище"]
S3["S3 endpoint"]
B1["Bucket: default"]
end

GS --> B1
B1 --> S3

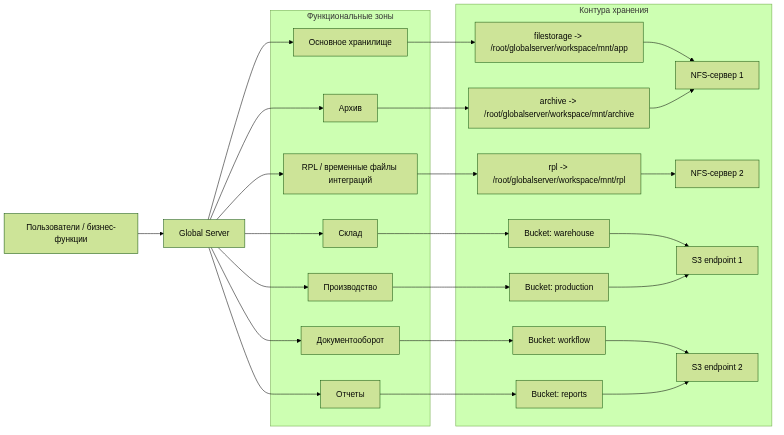

Смешанный вариант
